Автоматический группиратор-упаковщик ТА-600 (углового типа)

Производительность до 600 упаковок в минуту. Автоматический группиратор-упаковщик с термотоннелем TA-600 предназначен для групповой упаковки бутылок или другой продукции в термоусадочную пленку.


Групповая упаковка в полимерную пленку применяется для удобства при складировании, учете, транспортировке и с целью защиты от загрязнения, повреждения, хищения.

Автоматический упаковщик TA-600 включает в себя следующие узлы:

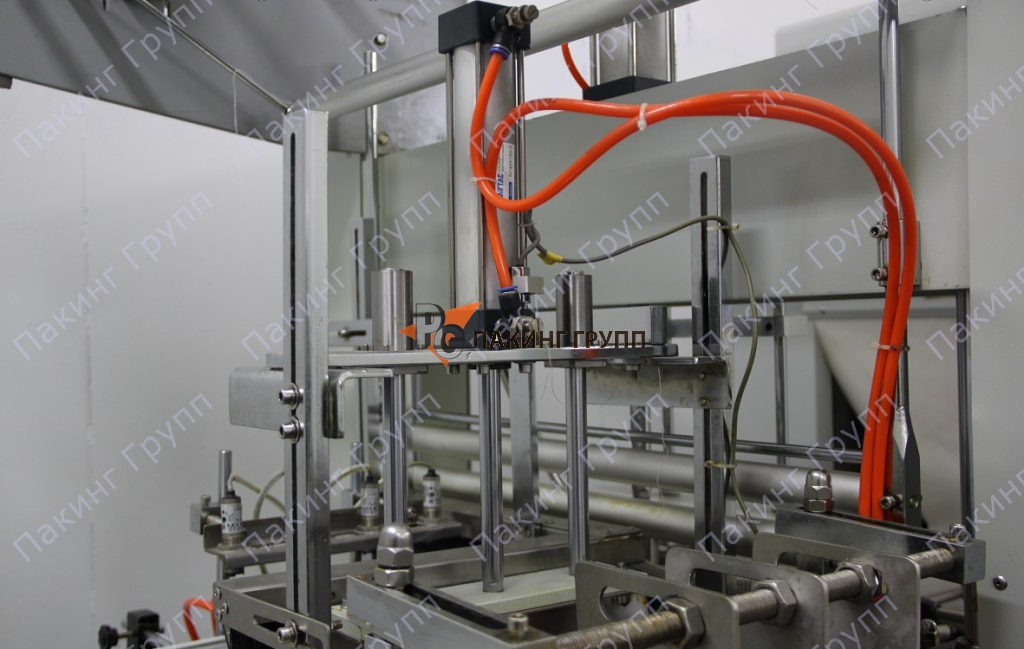

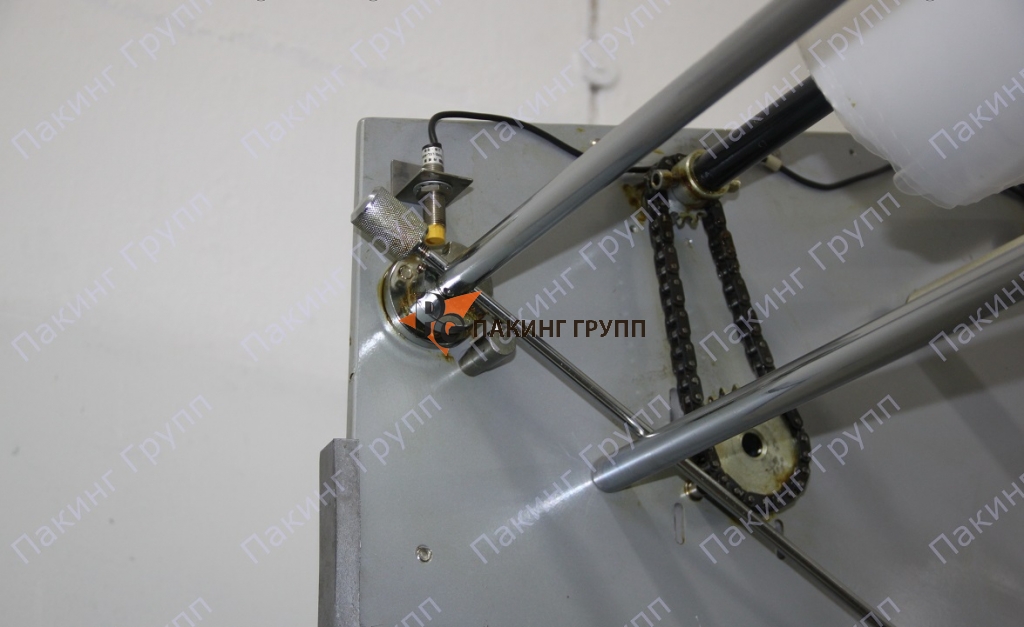

1. Термонож с угловой подачей бутылок в автоматический оборачивающий узел. Он состоит из несущей рамы, подающего конвейера, устройства автоматической подмотки пленки, подающего и промежуточного столов, верхней планки термоножа и ковша-толкателя (с пневмоприводом), механизма распределения воздуха, а также системы управления.

2. Мощная печь-термотоннель. Служит для нагрева полимерной пленки и ее усадки на предварительно обернутые группы бутылок.

3. Приемный рольганг. Предназначен для передачи сгруппированных блоков продукции к транспортировке или месту складирования.


Принцип работы машины для групповой упаковки бутылок в пленку:

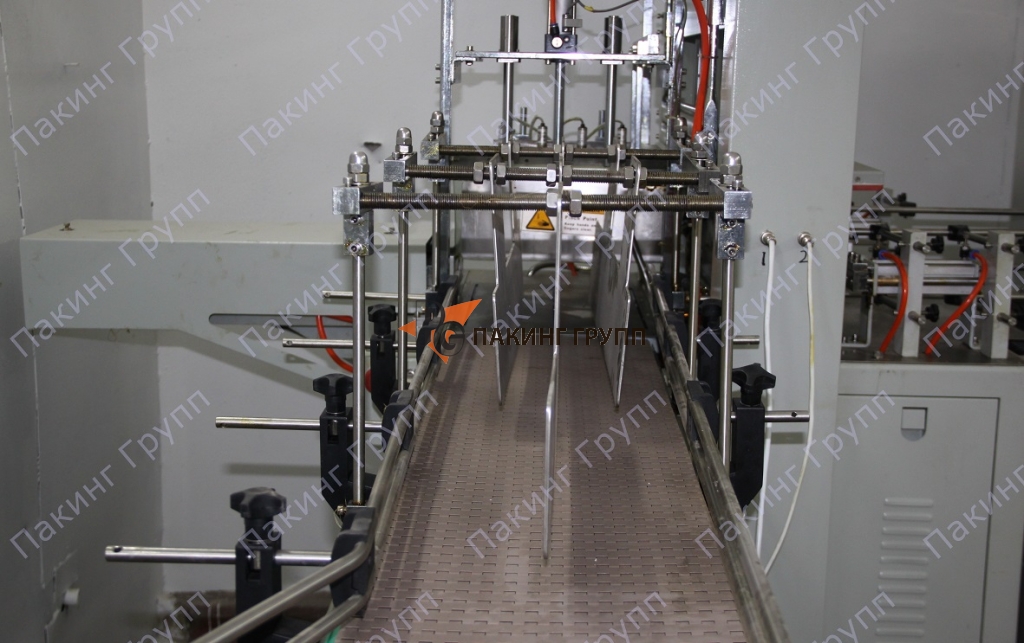

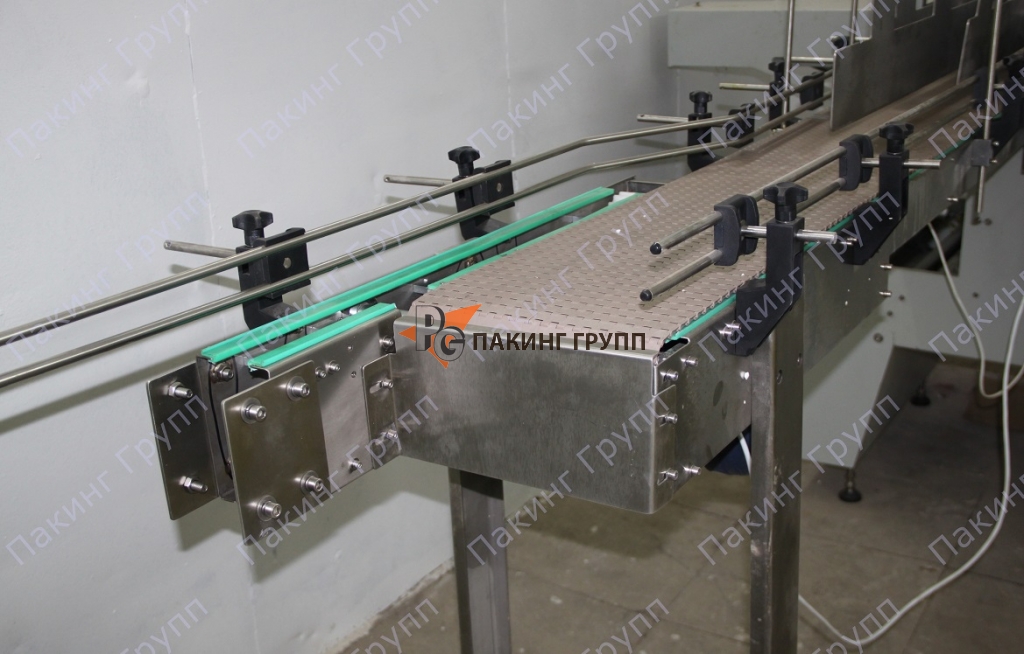

• бутылки (либо банки, коробки, пакеты) подаются в один ряд на группирующий конвейер;
• продукция группируется в один блок в ковше толкателя, отделяя его от следующего;

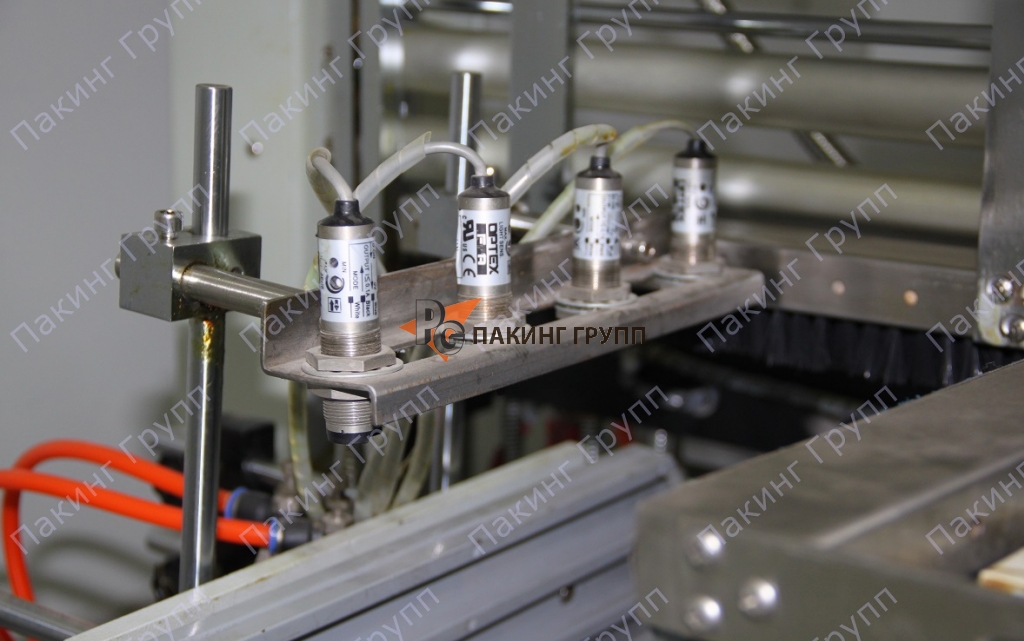

• при достаточном количестве бутылок срабатывают датчики и толкатель перемещает группу продукции сквозь пленку за линию ножа на упаковочный стол, на котором она фиксируется прижимом;

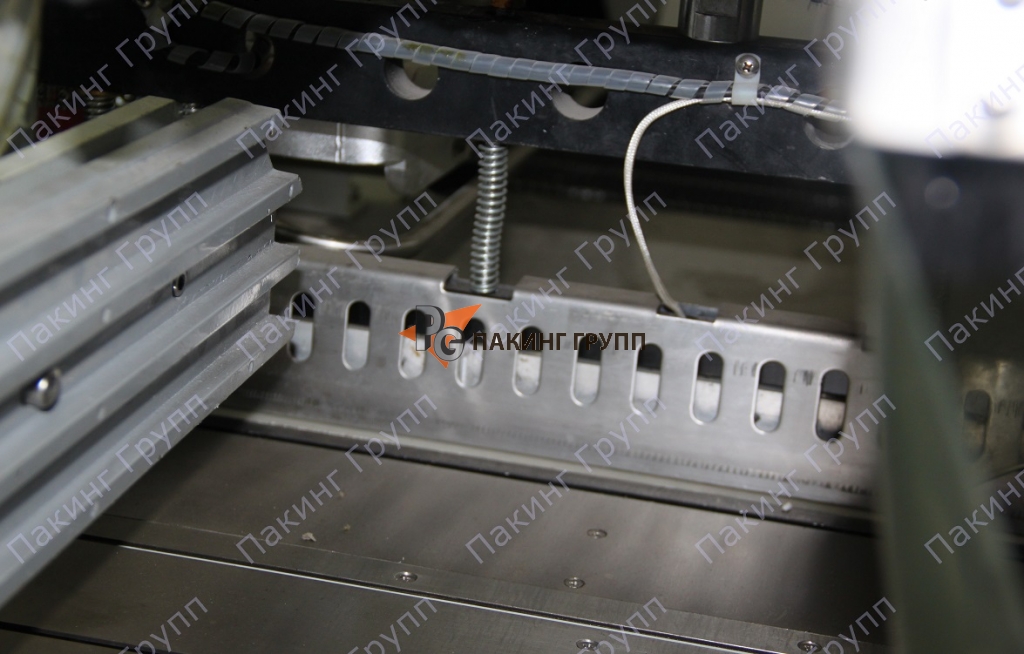

• далее происходит оборачивание группы, обрезка с помощью термоножа и сварка термоусадочной полимерной пленки;
• из тоннеля нагрева упакованная продукция перемещается на роликовый рольганг, где горячая пленка остужается вентилятором. При равномерном распределении потоков воздуха пленка наилучшим образом усаживается на группу продукции;
• на последнем этапе готовая упаковка с рольганга передается на накопитель для дальнейшей обработки.

Достоинства группиратора-упаковщика:

• При работе оборудования не используются какие-либо лотки или подложки.
• Возможно правостороннее или левостороннее изготовление машины.
• В механизме обрезки и сварки используется электронож с пневмоприводом. Температура ножа поддерживается автоматически.
• В термотоннеле установлен вентилятор, который служит для равномерной усадки пленки.
• Температура в тоннеле сохраняется на одном уровне автоматически вне зависимости от температуры воздуха в цеху.
• Прозрачная полимерная пленка не мешает визуально распознать товар. Герметичность же защищает саму тару и этикетку от намокания и порчи, что сохраняет привлекательность товара при его продаже.
• Упаковка в плотную термоусадочную полимерную пленку защищает от динамических воздействий, способствует сохранению тары при тряске во время транспортировки и складирования.

Технические характеристики

Производительность	до 600 упак./час
Размер упаковки	до 500х300х400 мм
Ширина пленки	до 540 мм
Плотность пленки	0,03 – 0,25 мм
Максимальная температура в зоне нагрева	260°С
Рабочее давление воздуха	4-8 атм
Расход воздуха	0.3 м3/час
Электропитание	380/50
Потребляемая мощность	23 кВт
Габариты термотоннеля (мм)	2500х820х1680
Габариты группиратора (мм)	1060х1600х1930
Вес термотоннеля	520 кг
Вес группиратора	400 кг

Автомат групповой упаковки ПЭТ бутылок в пленку (термоусадку) ТА-600 сочетает в себе ряд преимуществ: технологичность, готовность к нагрузкам, простота в обслуживании. Он пользуется высоким спросом среди производителей бутилированной воды и напитков благодаря удачному сочетанию «цена-производительность» и бесперебойности работы.

Компания «Пакинг групп» предлагает автоматическое и полуавтоматическое оборудование для групповой упаковки бутылок в термоусадочную пленку различной комплектации, что позволяет удовлетворить заказчиков с необходимостью высокой или средней производительности машин. Возможна доукомплетация оборудования какими-либо узлами по индивидуальному заказу.
