Полуавтоматический упаковщик ТП-400

Производительность до 400 упаковок\час. Полуавтоматический группиратор-упаковщик с термотоннелем TП-400 предназначен для групповой упаковки пластиковых или стеклянных бутылок, а также другой продукции в полимерную термоусадочную пленку.


Групповая упаковка в полимерную пленку применяется для удобства при складировании, учете, транспортировке и с целью защиты от загрязнения, повреждения, хищения.

Полуавтоматический упаковщик TП-400 включает в себя следующие узлы:

1. Полуавтоматический пневматический термонож с подачей бутылок в автоматический оборачивающий узел.

2. Мощная печь-термотоннель. Служит для нагрева полимерной пленки и ее усадки на предварительно обернутые группы бутылок.

3. Приемный рольганг. Предназначен для передачи сгруппированных блоков продукции к транспортировке или месту складирования.

Принцип работы:

• оператор вручную формирует группу бутылок, при необходимости подкладывая подложку или лоток, и подает в ковш термоножа;
• затем продукция перемещается сквозь пленку за линию ножа на упаковочный стол;
• далее происходит оборачивание группы, обрезка с помощью термоножа и сварка термоусадочной полимерной пленки;
• из тоннеля нагрева упакованная продукция перемещается на роликовый рольганг, где горячая пленка остужается вентилятором. При равномерном распределении потоков воздуха пленка наилучшим образом усаживается на группу продукции.
• готовая упаковка с рольганга передается на накопитель для дальнейшей обработки.

Достоинства группиратора-упаковщика:

• Упаковщик ТП-400 широко используется при упаковке как пластиковых, так и стеклянных бутылок. А также пакетов, коробок, банок и тп.
• В задачи оператора входит только перенос бутылок на упаковочный стол и формирование их в блок, остальные операции выполняются автоматически.
• В механизме обрезки и сварки используется электронож с пневмоприводом. Температура ножа поддерживается ТЭНом автоматически.
• В термотоннеле установлен вентилятор, который служит для равномерной усадки плёнки.
• Температура в тоннеле сохраняется на одном уровне автоматически вне зависимости от температуры воздуха в цеху.
• В случае неполадки или сбоя работы упаковщика включается аварийная лампочка и срабатывает звуковой сигнал.
• При помощи полуавтоматического группиратора можно создавать транспортную упаковку с подложкой или без нее.
• Прозрачная полимерная пленка не мешает визуально распознать товар. Герметичность же защищает саму тару и этикетку от намокания и порчи, что сохраняет привлекательность товара при его продаже.
• Упаковка в плотную термоусадочную полимерную пленку защищает продукцию от динамических воздействий, способствует сохранению тары при тряске во время транспортировки и складирования.

Технические характеристики ТП-400

Производительность	до 400 упак./час
Размер упаковки	до 450х270х330 мм
Ширина пленки	до 550 мм
Плотность пленки	до 0,25 мм
Тип пленки	ПЭ 102,153,108
Максимальная температура в термотоннеле	260 град.
Максимальная нагрузка на транспортер	25 кг
Электропитание	380/50
Установленная мощность	21.6 кВт
Расход сжатого воздуха	250 л/мин
Давление в пневмосистеме	0.8-1.0 МПа

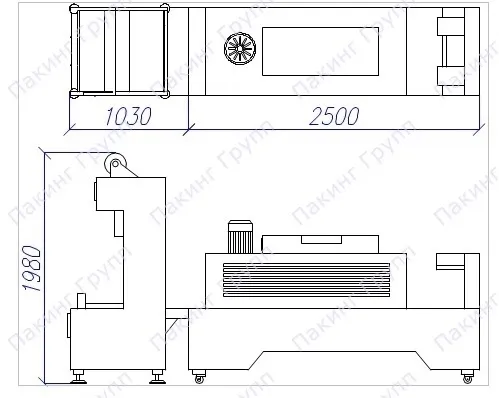

Габариты группиратора	1030х830х1980 мм
Габариты термотоннеля	2500х820х1680 мм
Вес группиратора	170 кг
Вес термотоннеля	470 кг
