Автомат розлива воды QGF-100

Моноблок розлива питьевой воды в бутыли 19 литров с производительностью 100 бутылок в час. Все операции выполняются автоматически внутри изолированного корпуса: мойка пустых бутылок (бутыли для кулера) изнутри и снаружи, дезинфекция, ополаскивание, розлив воды и укупорка пробкой.

Производительность автомата розлива	до 100 бут./час
Внутренний диаметр посадочной муфты сливной магистрали	32.0 мм
Рабочее давление пневматической системы	0,6….0,9 МПа
Наибольший размеры тары (диаметр – высота)	Ø 276- 490мм
Объем ванны санитарной обработки	40 л
Потребляемая мощность	3,4 кВт
Количество рядов	1
Электропитание	380В/50Гц
Тип машины	Линейный
Расход сжатого воздуха	160 л/мин
Внутренний диаметр посадочной муфты входной магистрали	1'
Установленная мощность	4,2 кВт
Количество позиций	6
Объём разливаемой тары	19л
Количество разливочных головок	1 шт.
Расход воды на наполнение бутылей	1520 л/час
Расход воды для ополаскивания бутылей продуктом	160 л/час
Внутренний диаметр штуцера воздушной магистрали	8 мм
Общий вес автомата розлива питьевой воды	410 кг
Габаритные размеры рольганговой дорожки ДхШхВ	1000х345х450мм
Габаритные размеры ДхШхВ	2885х1750х1550мм

описание работы оборудования

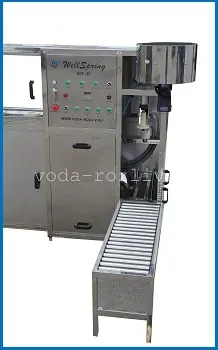

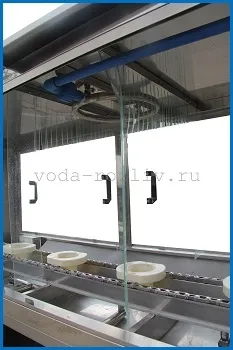

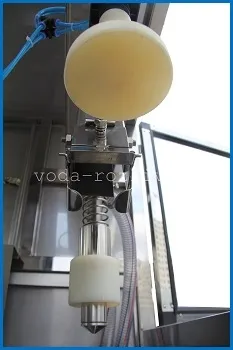

Разливочная и укупорочная головки	Цепь переноса бутылок и внешний ополаскиватель	Выходной рольганг

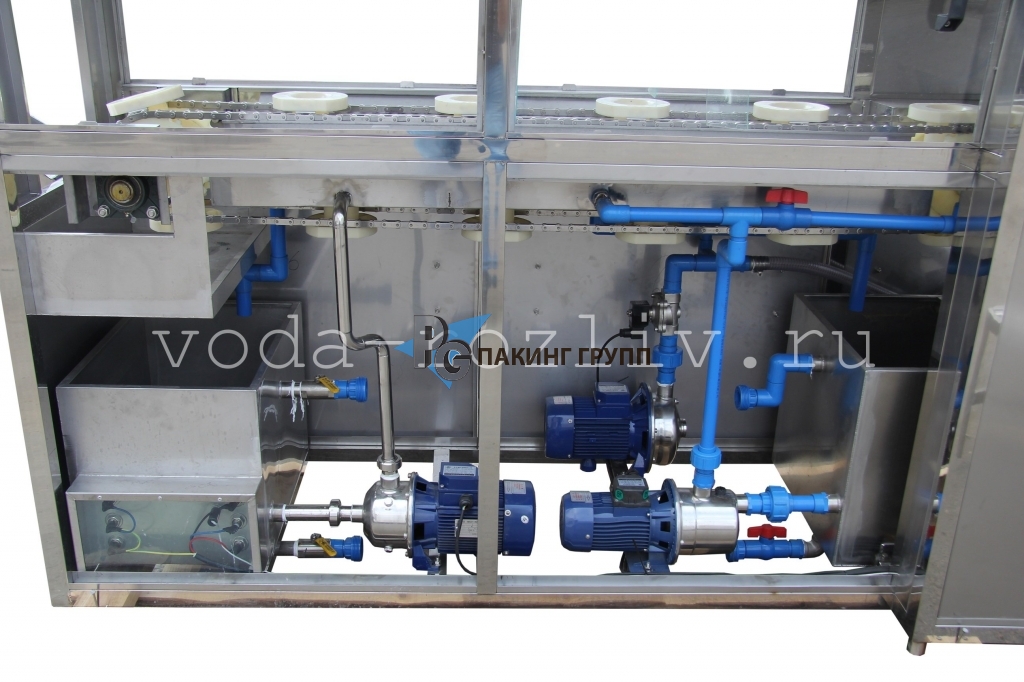

Бак с ТЭНами	Насосы	Внутреннее устройство

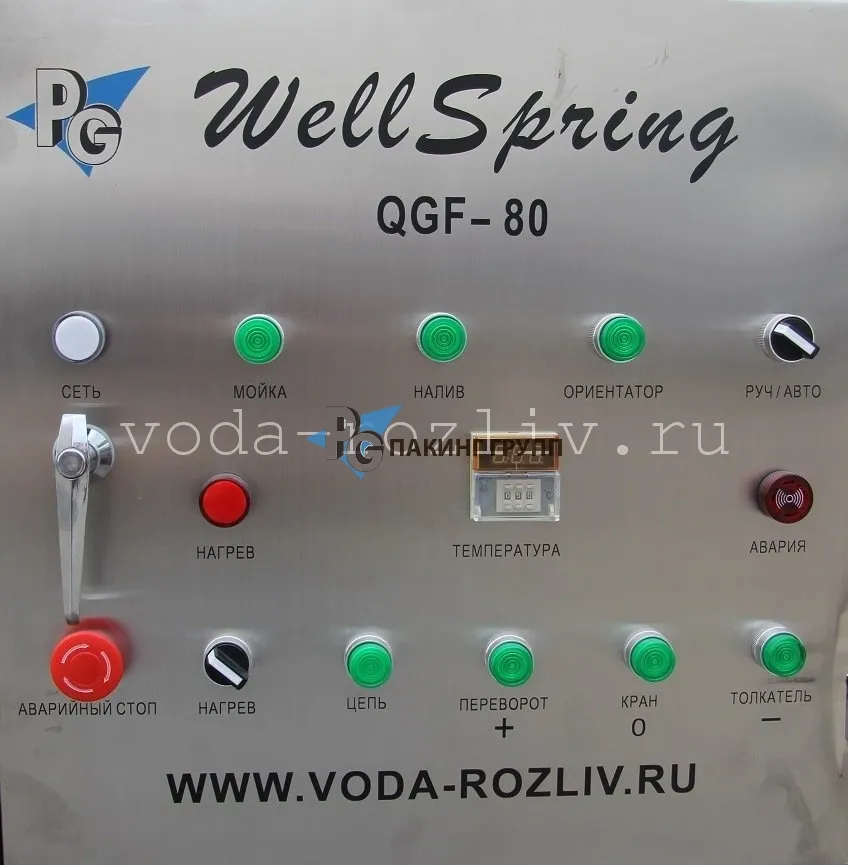

Цепь переноса	Общий вид моноблока	Панель управления

Автоматы розлива питьевой воды в бутыли 19 литров с производительностью 100бутылок в час. QGF-100 — моноблок мойки, розлива и укупорки. Несколько технологических операций в компактном решении, идеальное решение для небольших производств.

Автомат розлива QGF 100 — особенности конструкции

• Автомат розлива представляет собой моноблок, исполненный из нержавеющей стали. Все производственные процедуры выполняются в автоматическом режиме внутри единого корпуса.
• Включает в себя устройства мойки и ополаскивания ПЭТ бутылей 19 литров, дозирующее устройство и систему укупорки бутылок пробкой.
• Цепной конвейер обладает высокой износостойкостью и приводится в действие внутри автомата розлива при помощи пневмопривода.
• Трубопроводы выполнены из пищевых ПВХ труб с быстроразъемными соединениями. По индивидуальному заказу возможно исполнение трубопроводов из нержавеющей стали.
• Подача воды на форсунки ополаскивания и в головку налива производится высокоэффективными насосами с крыльчаткой из нержавеющей стали.
• Внутри автомата розлива установлено 2 бака для моющего (дезинфицирующего) раствора и оборотной воды. Для удобства очистки внутренней поверхности баков внутри моноблока к ним обеспечен беспрепятственный доступ. В одном из баков установлено устройство нагрева воды. Поддержание постоянной заданной температуры осуществляется термоконтроллером.

Автоматы розлива QGF 100 — преимущества

Данный автомат розлива сочетает в себе ряд преимуществ: технологичность, готовность к нагрузкам, простота в обслуживании. Получил широкое распространение среди производителей бутилированной воды благодаря удачному сочетанию «цена-производительность» и бесперебойности работы. Программное управление технологическим процессом розлива осуществляется при помощи ПЛК контроллера «Mitsubishi».

Мы доставим оборудование розлива в любой регион!

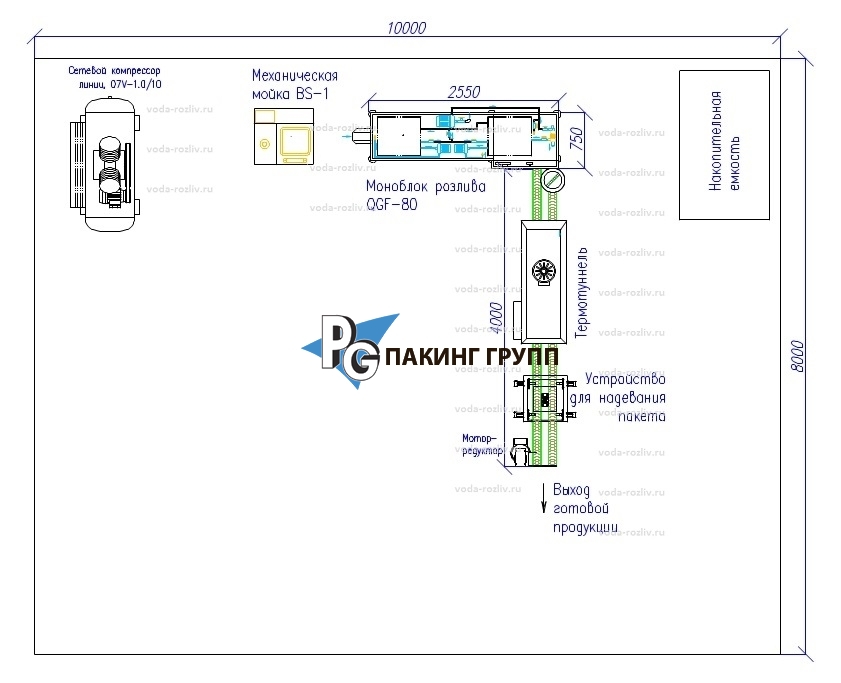

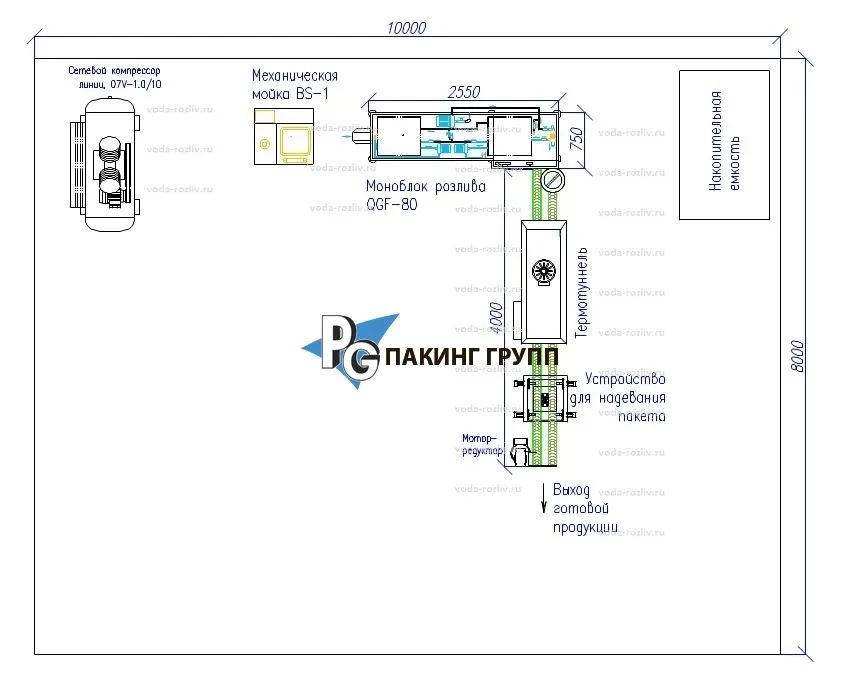

Автомат розлива QGF 100 — схема работы

Розлив питьевой воды в бутыли 19 литров, с помощью автомата розлива QGF-100 , можно разделить на следующие основные стадии:

• Первоначальной операцией является установка пустой бутыли на цепной транспортер. Эта процедура может выполняться рабочим или с помощью подключения специального аппарата — автозагрузчика бутылей.
• Следующим этапом осуществляется процесс мойки, дезинфекции и ополаскивания бутылей внутри и снаружи.
• Наполнение бутыли питьевой водой осуществляется за промежуток времени, установленный оператором на контроллере автомата розлива.
• Затем происходит укупорка наполненных бутылей пробкой. Подача пробок из специального бункера осуществляется автоматически.
• Готовые наполненные бутыли 19 литров выходят из транспортера на роликовый конвейер.

К работе с автоматом розлива допускаются операторы, получившие необходимые навыки. Запрещается работать на незаземленном автомате розлива.

Компания «Пакинг групп» предлагает надежные автоматы розлива питьевой воды в бутыли 19 литров различной производительности, что позволяет заинтересовать производителей бутилированной воды крупных и средних производств. Мы поставляем автоматы розлива:

• автомат розлива воды в бутылки 19 литров с производительностью 150 бутылок в час;
• автомат розлива воды в бутылки 19 литров с производительностью 240 бутылок в час;
• автоматы розлива воды 19л с производительностью 300 бутылок в час;
• автомат розлива воды 19л с производительностью 450 бутылок в час.
