Автомат розлива воды в бутыли объемом 19 литров с производительностью 300 бутылок в час (моноблок мойки, розлива и укупорки). Машина розлива QGF-300 представляет собой корпус из нержавеющей стали.
| Производительность | До 300 бут/ч |
| Тип машины розлива воды | Линейный |
| Объём разливаемой тары | 19л |
| Расход питьевой воды (продукт) | 4600 л./час |
| Расход питьевой воды (для ополаскивания продуктом) | 480 л./час |
| Количество разливочных кранов | 2 шт. |
| Рабочее давление пневмосистемы | 0.8…1.0 мПа |
| Расход сжатого воздуха | 190 л/мин |
| Расход воды на ополаскивание | 480 л/час |
| Потребляемая мощность | 6.8 кВт |
| Установленная мощность | 8.9 кВт |
| Электропитание | 380/50 В/ГЦ |
| Внешний диаметр посадочной муфты (питьевой магистрали) | 32.0 мм |
| Внутренний диаметр посадочной муфты (воздушной магистрали) | 10.0 мм |
| Количество позиций | 6 |
| Количество рядов | 2 |
| Вес машины розлива | 850 кг |
| Габаритные размеры ДхШхВ | 4100х1700х2100 |
описание работы оборудования

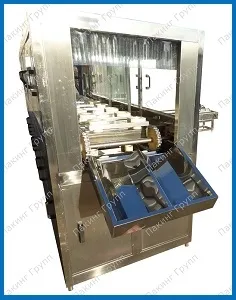

 Вид моноблока спереди |

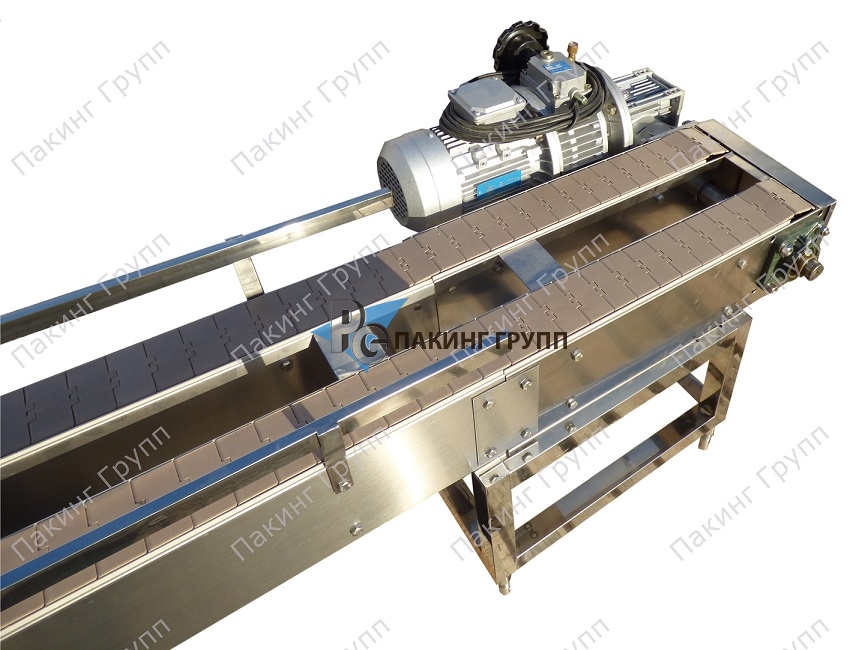

 Конвейер |

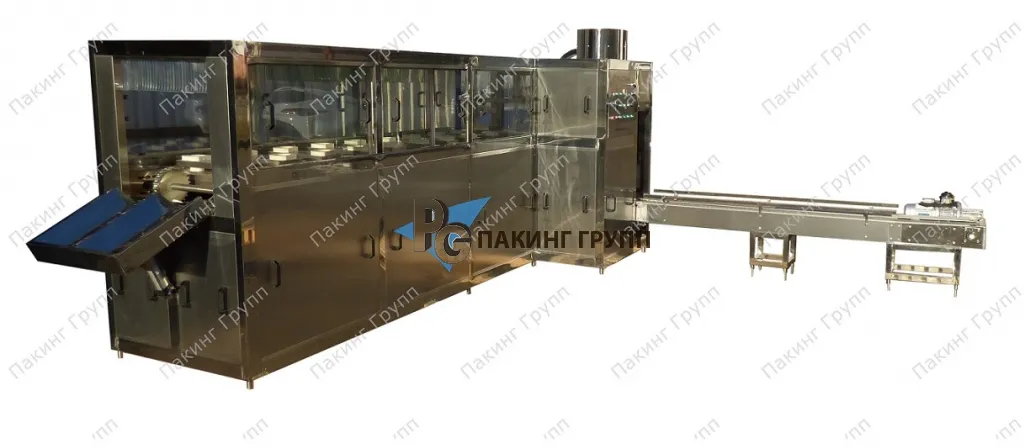

 Вид моноблока сзади |

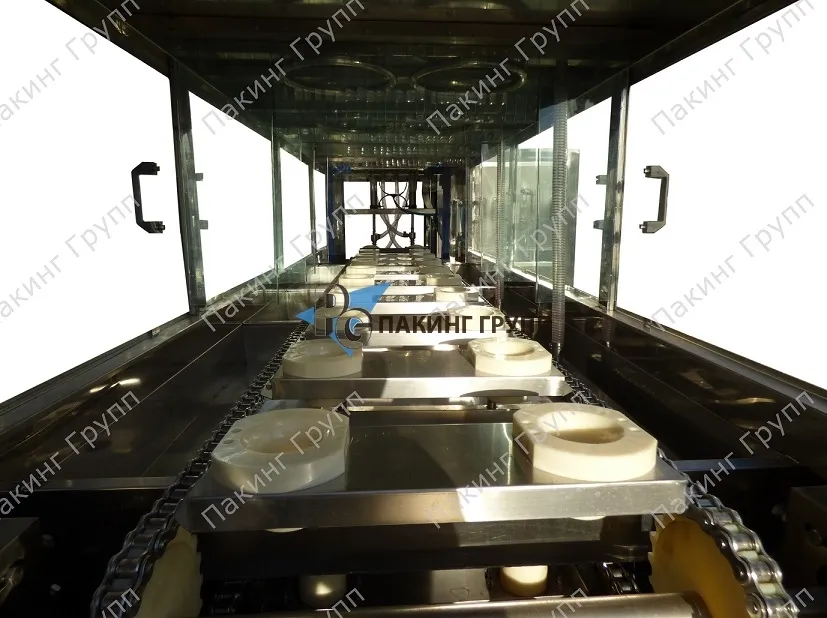

 Вид изнутри |
Автомат розлива питьевой воды QGF-300 имеется в наличии на складе в Москве
Машина розлива питьевой воды в бутылки 19 л предназначена для автоматической мойки бутылок изнутри и снаружи, их дезинфекции, ополаскивания, наполнения и укупорки пробкой. Моноблок QGF-300 сконструирован на базе машины розлива QGF-240. Для достижения производительности 300 бут\час внесены следующие изменения:
- Усилена конструкция узла переворота бутылок и их установки в зону розлива.
- Установлен более производительный насос наполнения бутылок продуктом.
- Внесены изменения в программное обеспечение.
Видео линии розлива воды в бутыли 19 литров с производительностью 300 бутылок в час:
Доставка оборудование розлива осуществляется в любой регион!
Особенности машины розлива воды QGF-300.
- Установка бутылей на втулочный транспортер может производиться вручную либо при помощи автоматического загрузчика.
- Ход бутылок осуществляется по цепному двухрядному конвейеру, который приводится в действие пнемоприводом.
- Машина розлива оснащена четырьмя емкостями для дезинфецирующей жидкости и воды.
- Внутри одной из емкостей установлены нагревательные элементы для поддержания необходимой температуры моющего раствора.
- Трубопроводы машины розлива представляют собой пищевые ПВХ шланги с быстроразъемными соединениями. По индивидуальному заказу возможно исполнение трубопроводов из нержавеющей стали.
- Подача воды на форсунки ополаскивания и в головку налива осуществляется центробежными насосами с крыльчаткой из нержавеющей стали.
- Перемещение бутылей в отделении налива и укупорки происходит по двухрядному пластинчатому конвейеру. Благодаря этому обеспечивается возможность присоединения дополнительных участков транспортера в случае комплектации линии розлива термотоннелем, упаковщиком бутылок в ПЭ пакеты и перемещения готовой продукции в зону складирования.

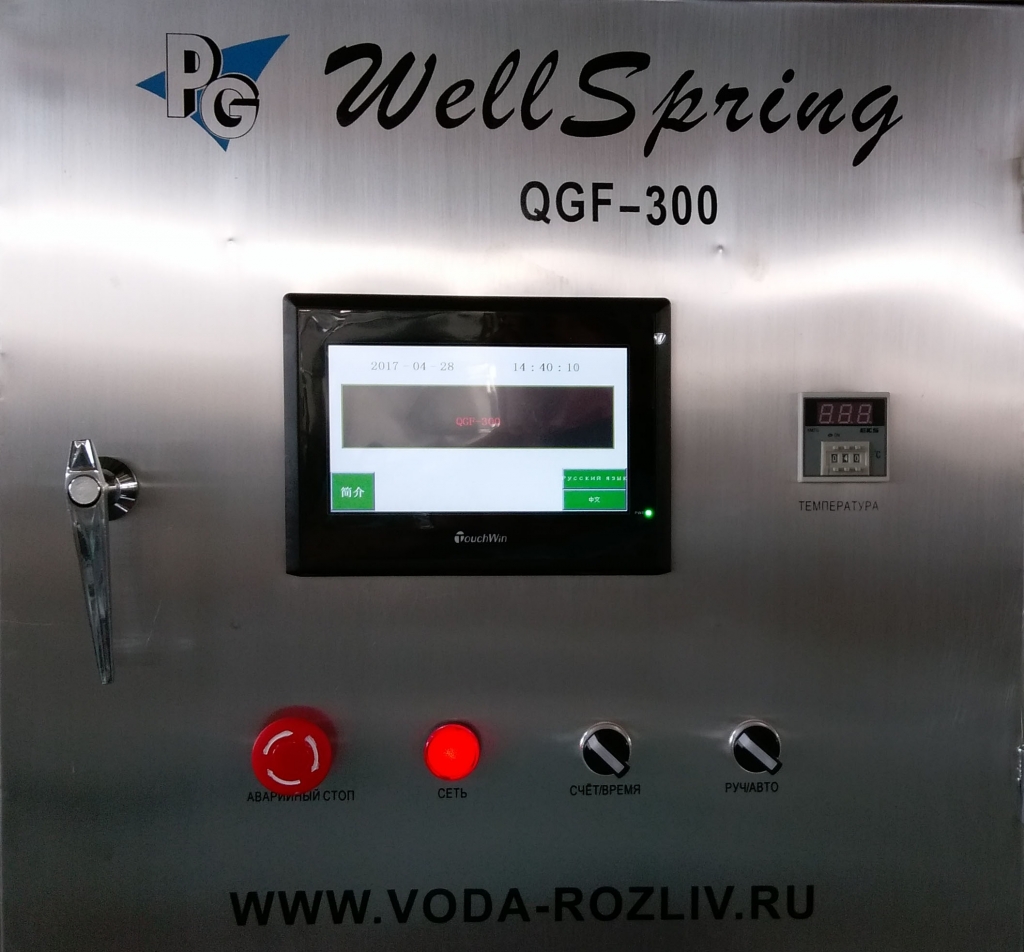

- Машина розлива воды оснащена надежной и удобной системой управления на базе контроллера «Mitsubishi».

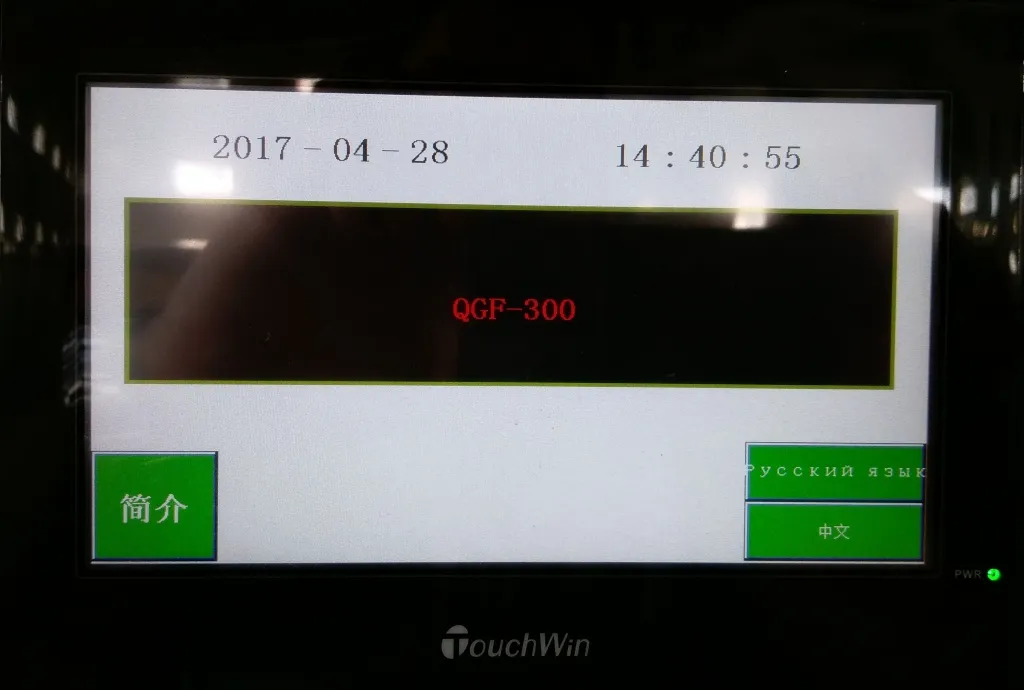

Все режимы работы моноблока отображаются на панели Touchscreen, что дает удобство в управлении и визуализацию всех параметров работы. Время налива, время ополаскивания и время работы ориентатора задается на панели.
Машина розлива воды представляет собой металлическую установку, внутри которой расположены следующие механизмы и устройства:
- главный привод с цепным транспортером
- система мойки и ополаскивания бутылей
- механизм переворота бутылок под наполняющую головку
- зона наполнения бутылей
- зона укупоривания бутылей пробкой
- транспортер для выхода бутылок из машины розлива.
1. Бутылки вручную устанавливаются оператором в приёмный лоток или подаются с помощью автоматического загрузчика бутылок и далее фиксируются в установочной втулке на приводной цепи.
2. Бутыли перемещаются внутрь машины по цепному двухрядному конвейеру и подвергаются санитарной обработке: мойка с внешней и внутренней стороны, двойное ополаскивание от моющего средства, последнее ополаскивание разливаемой водой.
3. В зоне розлива происходит наполнение двух бутылок одновременно разливаемым продуктом - питьевой водой. Время налива задается оператором с помощью систему управления.
4. Бутыли, заполненные водой, укупориваются пластиковой пробкой. Пробки предварительно засыпаются в бункер ориентатора, который автоматически выставляет их на нужную позицию и посредством системы подачи транспортирует к укупору. По индивидуальному заказу машина может оснащаться автоматическим загрузчиком пробок в бункер ориентатора.
5. Укупоренные бутылки на транспортере выходят из машины розлива и перемещаются к следующим производственным операциям, если таковые имеются.
«Пакинг групп» предлагает машины розлива питьевой воды в бутыли ПЭТ 19 литров различной производительности:
- автомат розлива воды 19л с производительностью 80 бутылок в час;
- машина розлива воды в ПЭТ бутылки 19 литров с производительностью 150 бутылок в час;
- машина розлива воды в бутылки 19 литров с производительностью 240 бутылок в час;
- машина розлива воды 19л с производительностью 450 бутылок в час.
Технические характеристики работы машины розлива, цена и схемы подключения прилагаются к коммерческому предложению, пожалуйста, ОСТАВЬТЕ ЗАЯВКУ.
