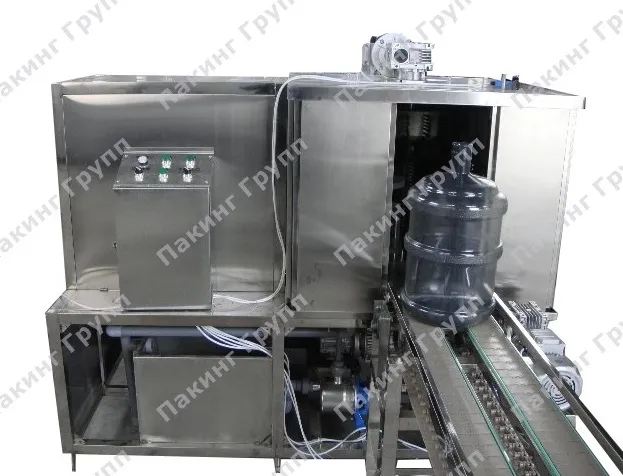

Автомат розлива воды QGF-450

Автомат розлива питьевой воды в бутыли ПЭТ 19 литров с призводительностью 450 бутылей в час (моноблок мойки, розлива и укупорки). Данный автомат розлива питьевой воды предназначен для автоматической мойки бутылок (бутыли для кулера) изнутри и снаружи, их дезинфекции, ополаскивания, наполнения и укупорки

Производительность	До 450 бут/ч
Объём разливаемой тары	18.9л
Тип машины	Линейный
Количество разливочных кранов	3 шт
Количество позиций	9
Количество рядов	3
Расход воды для ополаскивания	2300 л/час
Потребляемая мощность	5кВт
Установленная мощность	7.0 кВт
Электропитание	380 В/ 50 ГЦ/ 3 ф
Рабочее давление пневмосистемы	0.4…0.6 мПа
Расход сжатого воздуха	400 л/мин
Вес автомата розлива питьевой воды	2400 кг
Габаритные размеры ДхШхВ	4150х2100х2130

описание работы оборудования

Особенности работы автоматов розлива питьевой воды серии QGF-450

• В базовом исполнении данной установки розлива имеется возможность подключения автоматического загрузчика бутылок .
• Движение бутылок внутри моноблока производится в три ряда на транспортере из нержавеющей цепи с установочными втулками.
• Перемещение цепи транспортера осуществляется пневмоприводом.
• Внутри автомата розлива установлено 4 бака из нержавеющей стали для дезинфицирующего (моющего) раствора и оборотной воды. Такое количество баков позволяет производить более тщательную санитарную обработку бутылок. Свободный доступ к бакам внутри триблока розлива позволяет без труда осуществлять мойку внутренней поверхности бака
• Внутри первого бака установлены ТЭНы. Поддержание заданной температуры осуществляется термоконтроллером.
• Трубопроводы триблока розлива выполнены из пищевых ПВХ труб с быстроразъемными соединениями .По специальному заказу возможно исполнение трубопроводов из пищевой нержавеющей стали.
• Подачи воды на форсунки ополаскивания и в головку налива производится высокоэффективными насосами с крыльчаткой из нержавеющей стали.
• Движение бутылок в зоне розлива и укупорки происходит по двухрядному пластинчатому транспортеру. Это дает возможность присоединения дополнительных участков траспортера при установке после моноблока термотоннеля, упаковщика бутылок в ПЭ пакеты и дальнейшей транспортировки готовой продукции в зону складирования.
• Управление триблоком розлива осуществляется при помощи программируемого контроллера «Mitsubishi».

Конструктивно автомат розлива питьевой воды представляет собой компактный нержавеющий корпус внутри которого смонтированы на одном основании следующие узлы

• Главный привод с цепным конвейером для перемещения бутылей
• секция мойки и ополаскивания бутылей 19 литров
• механизм переворота бутылок под наполняющую головку
• секция наполнения бутылей система укупоривания бутылей пробкой
• транспортер для выхода бутылок из моноблока.

Описание работы автомата розлива питьевой воды QGF-450

Все операции происходят автоматически внутри изолированного корпуса и выполняются в несколько стадий:

Бутылки вручную устанавливаются оператором в приёмный лоток или подаются с помощью автоматического загрузчика бутылок и далее фиксируются в установочной втулке на приводной цепи.

Конвейер, перемещая цепь с двумя рядами бутылок останавливает их над каждой форсункой для последовательной их обработки, происходящей в несколько этапов: мойка внешней и внутренней поверхности бутылок 19 литров, ополаскивание от моющего раствора изнутри и снаружи оборотной водой, повторное ополаскивание бутыли изнутри оборотной водой, окончательное ополаскивание бутыли 19 литров внутри разливаемым продуктом.

Далее происходит перемещение бутылок на конвеере и установка их под разливочные головки. Пневмоцилиндр опускает наполняющие головки и происходит наполнение водой двух бутылок одновременно за время, заданное на контроллере.

Наполненные бутылки по транспортеру перемещаются в отделение укупорки. Винтовые пластиковые пробки предварительно засыпаются в бункер ориентатора работником цеха. По индивидуальному заказу автомат розлива может быть доукомплектован автоматическим загрузчиком пробок в бункер ориентатора.

Пробка насаживается на горловину бутылки 19 литров и укупорочная головка с пневмоприводом прижимает ее к горловине. Готовые бутылки на транспортере выходят из автомата розлива питьевой воды на роликовый транспортер для последующих производственных операций.

Такие автоматы, чаще всего, входят в комплектацию линий розлива в бутыли для кулера. Компания "Пакинг Групп" предлагает полный сервис по консультации, проектированию, поставке, монтажу и обучению персонала комплексных линий розлива воды в бутыли для кулера.

Технические характеристики работы автомата розлива воды, цена и схемы подключения прилагаются к коммерческому предложению, пожалуйста, ОСТАВЬТЕ ЗАЯВКУ.

Мы поставляем автоматы розлива 19 литров (18,9 литров):

• автомат розлива воды в бутылки 19 литров с производительностью 80 бутылок в час;
• аппарат розлива воды в бутылки 19 литров с производительностью 150 бутылок в час;
• установка розлива воды в бутылки 19 литров с производительностью 240 бутылок в час;
• машина розлива воды 19л с производительностью 300 бутылок в час;
