Триблоки розлива в бутылки 5-10 литров

Триблоки серии ХGF предназначены для розлива воды в бутылки объемом 5-10 литров. Триблоки и моноблоки серии ХGF являются автоматическими устройствами линейного типа, в которых применяется принцип гравитационного розлива. Триблок осуществляет ополаскивание, розлив и укупоривание бутылок.

В зависимости от типа продукта и необходимой производительности розлива негазированных напитков наши специалисты помогут подобрать Вам оборудование, наиболее полно отвечающее Вашим потребностям.

 Мы можем предложить Вам как отдельные единицы оборудования, так и всю линию розлива в комплексе, т.е. не только оборудование розлива, но и выдув ПЭТ-бутылок, этикетавтоматы для различных типов этикеток, упаковщики в ПЭ пленку, системы транспортеров.

Триблоки серии ХGF предназначены для розлива воды в бутылки объемом 5-10 литров. Триблоки и моноблоки серии ХGF являются автоматическими устройствами линейного типа, в которых применяется принцип гравитационного розлива. Триблок осуществляет ополаскивание, розлив и укупоривание бутылок.


Конструктивно моноблок представляет собой компактный нержавеющий корпус внутри которого смонтированы на одном основании следующие узлы:
- корпус с ограждением
- блок мойки
- блок розлива
- блок укупорки бутылки.

Особенности линейных триблоков розлива 5-10 литров серии XGF

• Машина имеет компактную структуру, легкую в управлении и имеет высокую степень автоматизации.
• Общий привод обеспечивает синхронную работу отдельных узлов машины.
• Части, контактирующие с продуктом, выполнены из качественной нержавеющей стали, пригодной для применения в пищевых производствах.
• Наличие внешнего ограждения и герметичного основания, обеспечивает чистоту в процессе работы триблока.
• Трубопроводы триблока розлива выполнены из пищевых ПВХ труб с быстроразъемными соединениями. По индивидуальному заказу возможно исполнение трубопроводов из нержавеющей стали.
• Подача воды на форсунки ополаскивания и в головку налива производится высокоэффективными насосами с крыльчаткой из нержавеющей стали.
• Управление триблоком розлива осуществляется при помощи программируемого контроллера «Mitsubishi».

Описание работы линейного триблока cерии XGF

Все операции происходят автоматически внутри изолированного корпуса и выполняются в несколько стадий:

• Бутылки двигаясь по транспортеру заходят внутрь триблока. Оптический датчик, расположенный на входе в триблок отсчитывает нужное количество бутылок (4 или 8, в зависимости от производительности триблока). Толкатель сдвигает ряд бутылок к захватам ополаскивателя. Далее происходит переворот бутылок и их позиционирование над форсунками ополаскивателя. После окончания цикла ополаскивания бутылки возвращаются в исходное положение на транспортер и продолжают свое движение в зону налива.

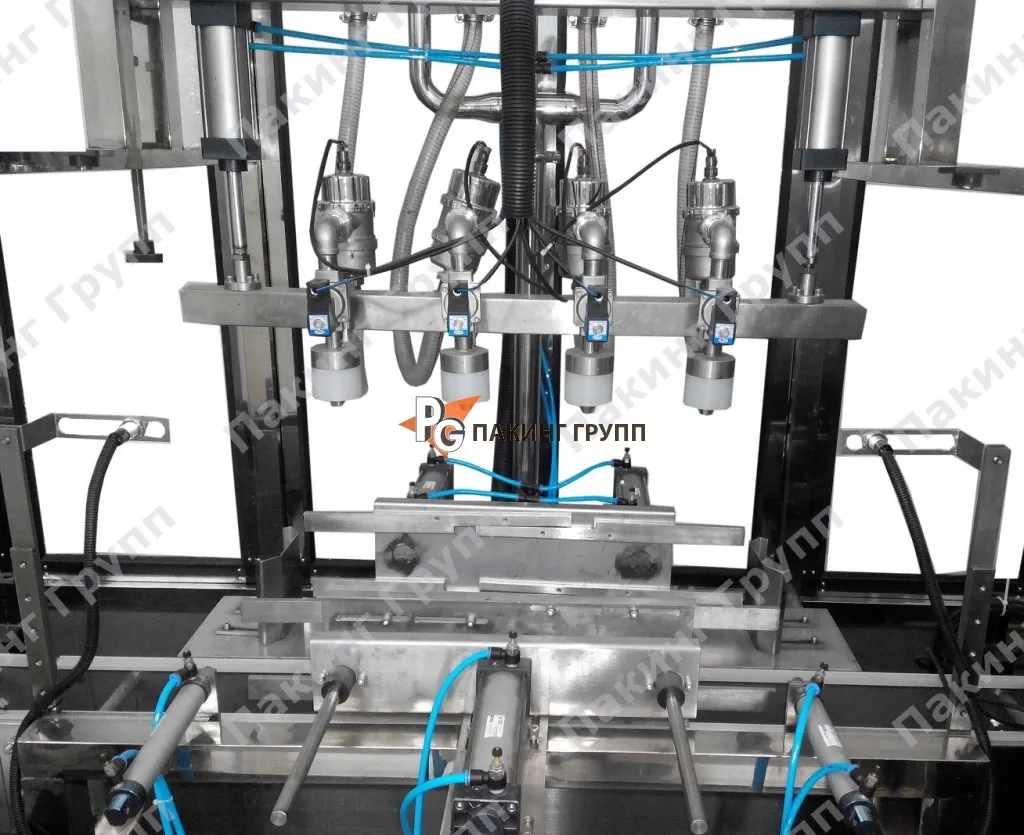

• Оптический датчик на входе в зону налива отсчитывает необходимое количество бутылок, после чего блокирует вход и толкатель сдвигает группу бутылок под наполняющие головки. Наливные головки опускаются, открываются электромагнитные клапана и включается наливной насос. На каждой головке установлен проходной счетчик. После того, как заданный объем воды проходит через наливную головку в бутылку электромагнитные клапана на головках закрываются, головки поднимаются вверх и бутылки продолжают свое движение в зону укупоривания.

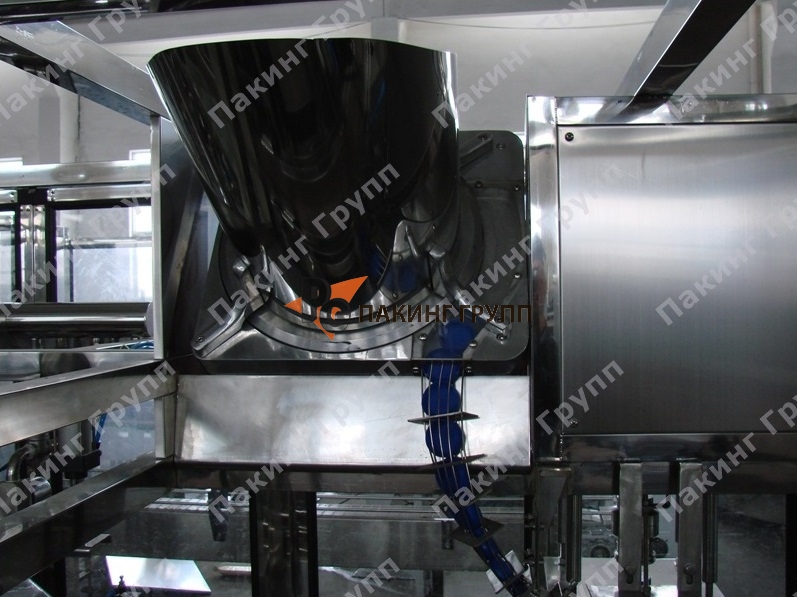

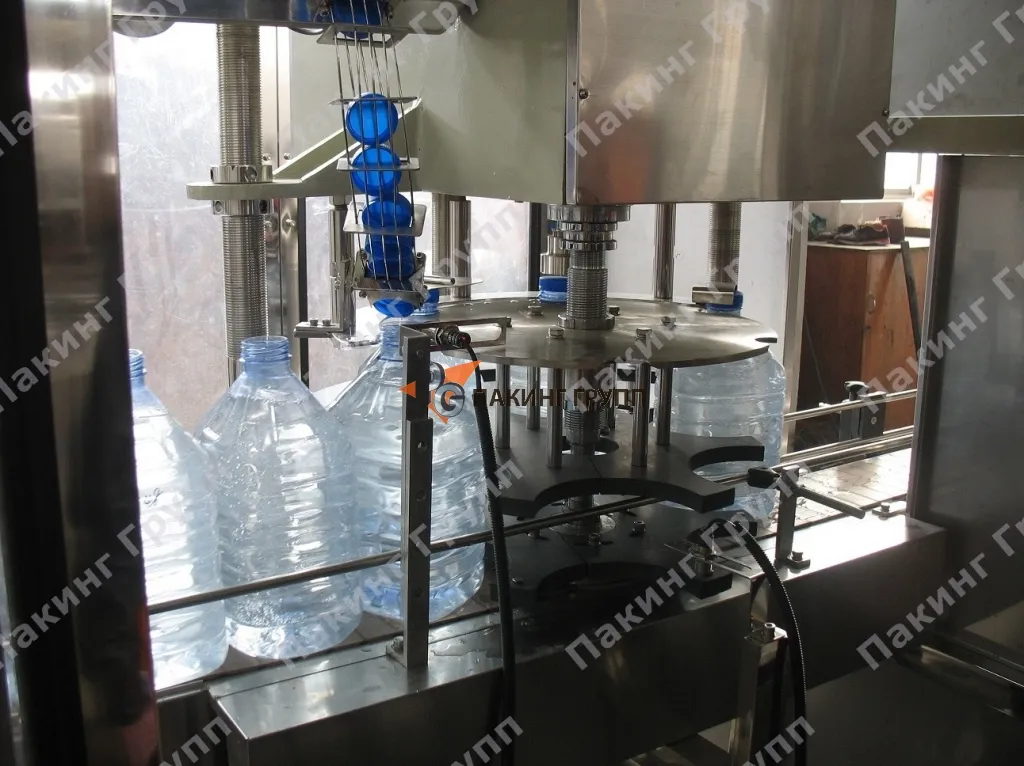

• Конструкция укупора -роторно-поступательная, с одной укупорочной головкой. Укупоренные бутылки подаются на выходной транспортер и двигаются далее по линии к этикетавтомату, датировщику и упаковщику.

Модельный ряд триблоков серии XGF:


Модельный ряд моноблоков серии GF:



Примерный вариант размещения оборудования в цеху:
