Машина для упаковки в пакеты Дой-Пак модель Signum-DS180S

Signum-DS180S — автоматическая упаковочная машина для фасовки продукции в пакеты типа Дой-Пак с формированием упаковки непосредственно из рулонного материала. Такое решение позволяет объединить в одном производственном цикле изготовление пакета, дозирование продукта и герметичную запайку готовой упаковки.

Модель рассчитана на пакеты шириной до 180 мм и подходит для предприятий пищевой, косметической, фармацевтической и химической промышленности. В зависимости от комплектации на оборудовании можно работать с жидкими, вязкими, порошкообразными, сыпучими, гранулированными и штучными продуктами.

Максимальный объем наполнения составляет до 1000 мл, а производительность машины достигает 70 пакетов в минуту. Для работы с различными видами продукции Signum-DS180S комплектуется подходящей системой дозирования и дополнительными устройствами для изготовления требуемого формата упаковки.

Для каких продуктов подходит Signum-DS180S

Возможности упаковочной машины во многом определяются установленным дозатором. Благодаря выбору разных систем дозирования одна и та же модель может использоваться для широкого ассортимента продукции.

На Signum-DS180S можно фасовать:

• майонез, кетчуп, горчицу, различные соусы и дрессинги;
• соки и другие напитки;
• сметану, йогурты и сгущенное молоко;
• варенье, джемы, десертные и пастообразные продукты;
• кофе, чай, какао и специи;
• сухие супы, каши, пудинги и смеси для быстрого приготовления;
• орехи, семечки, снеки и сухарики;
• конфеты, драже, небольшое печенье и другие кондитерские изделия;
• тертый сыр и отдельные виды мясной продукции;
• сухие и влажные корма для домашних животных;
• шампуни, бальзамы и косметические средства;
• жидкое мыло и средства бытовой химии;
• кремы, маски, скрабы и краски для волос;
• стиральные порошки и другую порошкообразную продукцию.

Таким образом, оборудование можно адаптировать как для пищевого производства, так и для предприятий, выпускающих косметику, бытовую химию, зоотовары и другую продукцию.

Скорость наполнения и производительность

Рабочая производительность Signum-DS180S составляет от 40 до 70 пакетов в минуту. Фактическая скорость зависит от характеристик фасуемого продукта, размера и конструкции пакета, величины дозы, установленного дозатора и дополнительных операций, выполняемых машиной.

Максимальный объем одной дозы составляет 1000 мл.

Машина работает с пакетами следующих размеров:

• минимальный размер — 90 × 110 мм;
• максимальный размер — 180 × 250 мм.

Такой диапазон позволяет использовать одну упаковочную линию для выпуска нескольких форматов продукции. При переходе на другую фасовку оборудование перенастраивается под новые параметры пакета и требуемую дозу.

Какими системами и устройствами может оснащаться Signum-DS180S

Конфигурация машины подбирается в зависимости от вида продукции и требований к готовой упаковке. Помимо стандартного пакета Дой-Пак оборудование позволяет изготавливать упаковку с дополнительными функциональными элементами.

На машину могут устанавливаться:

Аппликатор крышки-дозатора. Используется для установки пластикового штуцера или крышки, через которую потребитель может дозированно выливать содержимое пакета. Возможно применение верхнего, углового или лицевого расположения элемента. Такая упаковка удобна для соусов, пюре, напитков, детского питания, бытовой химии и другой жидкой либо вязкой продукции.

Система установки zipper. Позволяет выпускать пакеты с многоразовой застежкой. После первоначального вскрытия упаковку можно снова закрыть, что особенно востребовано при фасовке кофе, чая, орехов, снеков, сухих завтраков, кормов и другой продукции, которая расходуется постепенно.

Аппликатор пластиковых трубочек. Применяется при изготовлении отдельных видов упаковки напитков, соков и другой жидкой продукции.

Вырубные матрицы. Позволяют получать пакеты нестандартной фигурной формы. Это дает производителю дополнительные возможности для разработки оригинального дизайна упаковки и выделения продукта на полке.

Устройство перфорации. Применяется для изготовления нескольких соединенных между собой пакетов с линией контролируемого отрыва.

Устройство формирования евроотверстия. Создает отверстие для размещения упаковки на торговых крючках и демонстрационных стендах.

Система подачи газа. Может использоваться при упаковке продукции, для которой необходимо изменить состав газовой среды внутри пакета и тем самым создать оптимальные условия хранения.

Набор дополнительных модулей определяется на этапе подбора оборудования с учетом технологии производства и требований к конечному виду пакета.

Особенности оборудования для фасовки в пакет Дой-Пак / Doy-Pack

Одно из главных отличий Signum-DS180S от оборудования, работающего с заранее изготовленными пакетами, заключается в том, что пакет формируется непосредственно на машине из рулонного упаковочного материала. Это позволяет организовать последовательный автоматизированный процесс от подачи пленки до получения наполненного и запаянного пакета.

Сервоприводная размотка и протяжка пленки

В станции размотки используется сервопривод. Сервопривод применяется и для протяжки упаковочного материала. Такое решение обеспечивает контролируемое перемещение пленки и стабильную работу машины на высокой скорости.

Точная подача особенно важна при работе с печатными рулонными материалами, где необходимо соблюдать положение элементов дизайна относительно формы готовой упаковки.

Формирование пакета в автоматическом режиме

Из рулонного материала машина последовательно формирует конструкцию Дой-Пак, после чего выполняется дозирование продукта и окончательная герметизация упаковки.

Поскольку изготовление пакета интегрировано в технологический цикл, предприятию не требуется отдельно подавать в машину заранее произведенные пакеты.

Возможность выпуска разных типов упаковки

В зависимости от комплектации оборудование позволяет производить:

• стандартные пакеты Дой-Пак;
• фигурные пакеты;
• упаковку с евроотверстием;
• пакеты с застежкой zipper;
• упаковку с крышкой-дозатором.

Это позволяет использовать одну базовую технологию для нескольких товарных линеек.

Модульная комплектация

Устройства для установки зиппера и крышки-дозатора выполняются в виде самостоятельных функциональных модулей. Комплектация определяется задачами конкретного производства.

Например, одна товарная линейка может выпускаться в обычном пакете Дой-Пак, а для другой продукции может потребоваться упаковка со штуцером или многоразовой застежкой.

Прочная рамная конструкция

Устойчивая рама рассчитана на эксплуатацию упаковочного оборудования в производственном режиме. Конструкция обеспечивает стабильное расположение рабочих узлов во время размотки пленки, формирования пакета, дозирования и запайки.

Исполнение из нержавеющей стали

В зависимости от требований производства отдельные части оборудования могут быть изготовлены из нержавеющей стали. Это особенно актуально для пищевых, косметических и других предприятий, на которых предъявляются повышенные требования к санитарной обработке оборудования.

Типы дозаторов оборудования для фасовки в Дой-Пак

Для Signum-DS180S тип дозирующей системы выбирают не только по объему фасовки, но и по физическим характеристикам продукции. Учитываются текучесть, плотность, вязкость, размер частиц, склонность продукта к пылению, слипанию или зависанию.

Объемно-стаканчиковый дозатор

Используется преимущественно для хорошо сыпучих продуктов со сравнительно стабильной насыпной плотностью.

Подходит для фасовки:

• круп;
• сахара;
• соли;
• семечек;
• небольших гранул;
• ряда сухих пищевых смесей.

Принцип дозирования основан на заполнении мерной емкости заданного объема. Это относительно простое и производительное решение для продуктов, которые равномерно перемещаются через дозирующую систему.

Шнековый дозатор

Предназначен прежде всего для порошкообразной и мелкодисперсной продукции.

Может применяться для:

• кофе;
• какао;
• специй;
• сухого молока;
• порошковых смесей;
• пищевых добавок;
• косметических порошков;
• отдельных видов бытовой химии.

Шнек обеспечивает управляемую подачу продукта в упаковку, что особенно важно при работе с материалами, которые невозможно стабильно дозировать свободным пересыпанием.

Поршневой дозатор

Оптимален для жидкой и вязкой продукции.

Используется при фасовке:

• кетчупа;
• майонеза;
• горчицы;
• соусов;
• джемов;
• кремообразной продукции;
• шампуней;
• жидкого мыла;
• гелей и других вязких составов.

Поршневая система позволяет отмерять заданный объем продукта и подходит для широкого диапазона жидкостей — от относительно текучих до густых составов.

Мультиголовочный дозатор

Такой дозатор выбирают для продукции, при фасовке которой особенно важны высокая скорость и точное получение заданной массы.

Он может применяться для:

• орехов;
• конфет;
• драже;
• снеков;
• печенья;
• сухофруктов;
• замороженной продукции;
• гранулированных продуктов.

Доза формируется путем автоматического подбора комбинации нескольких весовых емкостей. Это позволяет поддерживать высокую производительность при небольших отклонениях массы готовой упаковки.

Вибрационный дозатор

Используется для продуктов, которые необходимо аккуратно перемещать по вибрационным лоткам.

Такой вариант подходит, например, для:

• сухариков;
• сухих овощей;
• легких снеков;
• некоторых видов хлопьев;
• хрупкой сыпучей продукции.

Конструкция дозатора помогает организовать контролируемую подачу продукта к зоне фасовки.

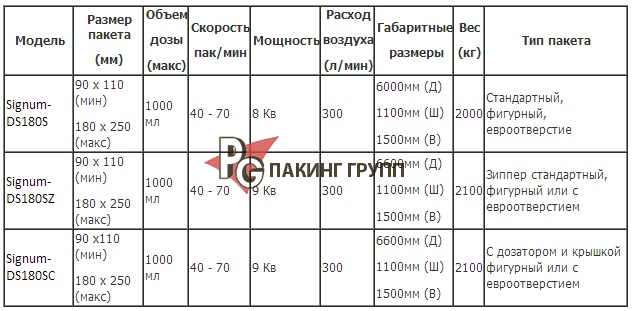

Технические характеристики машины для упаковки в пакет Дой-Пак/Doy pack:


При фасовке в дой-пак со стерилизацией товара в материале присутствует ламинат, выдерживающий температуру до 1300С. Оборудование дой-пак удовлетворяет всем санитарно-гигиеническим стандартам, что позволяет увеличить срок годности фасуемого продукта.

Выбор комплектации Signum-DS180S

Правильная конфигурация упаковочной машины определяется характеристиками самого продукта и требованиями к готовому пакету. Для жидкого соуса и сыпучего кофе потребуются разные дозаторы, а упаковка с зиппером предполагает другую комплектацию, чем Дой-Пак со штуцером.

При подборе оборудования необходимо учитывать:

• тип и консистенцию продукта;
• требуемый вес или объем одной дозы;
• размеры пакета;
• свойства упаковочного материала;
• необходимость установки зиппера или крышки-дозатора;
• наличие евроотверстия;
• необходимость производства фигурной упаковки;
• требуемую производительность линии;
• санитарные требования предприятия.

Специалисты Пакинг Групп помогут подобрать исполнение Signum-DS180S, подходящий дозатор и дополнительные модули под конкретный продукт. При проектировании комплектации учитываются параметры фасовки, конструкция будущего пакета и необходимая производительность, чтобы оборудование было адаптировано под реальные условия производства.
